Ultrahangos mérőrendszer

Az ultrahangos mérőrendszer alkalmas érintésmentes módon az állomány vizsgálatára, ezen belül idegen anyagok detektálására, állomány változásának követésére, inhomogenitás kimutatására és rétegvastagság mérésére is.

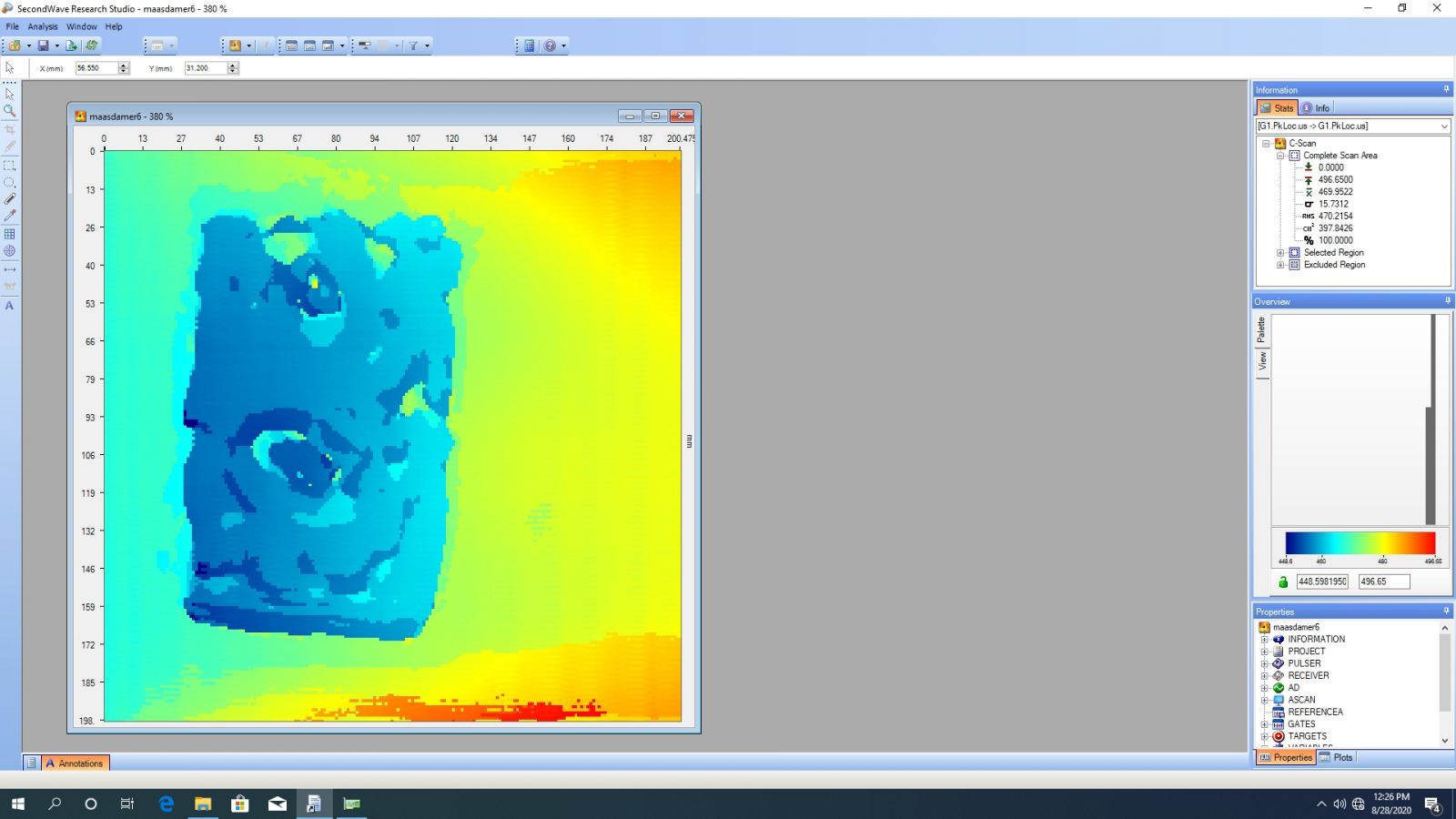

Ementáli sajt vizsgálata


Szeletelt sajt rétegvastagság ellenőrzése


Specifikáció

Megnevezés Leírás, ismertetés
Műszer típusa Ultran U710x
Képalkotás 240 mm × 240 mm
Felbontás 1 mm
Mérőfejek Érintésmentes (air-coupled)
200 kHz, 350 kHz
(20 kHz - 6,25 MHz között bővíthető)

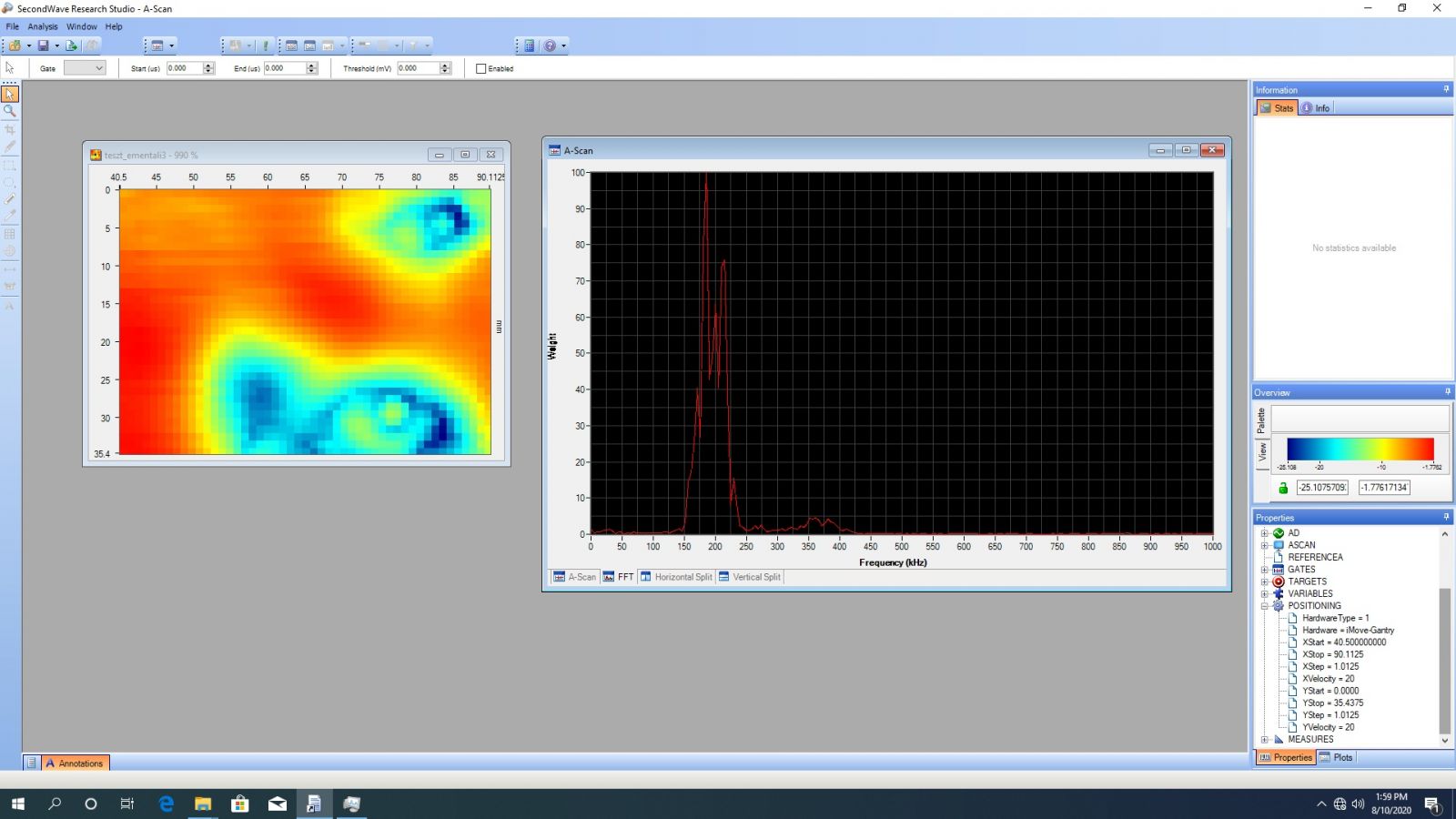

Adatgyűjtés A-scan
C-scan
nyers hangfájl kinyerhető
Mérési elrendezés Átmenő (Through-Transmission)
Impulzus-visszhang (Pulse-Echo)
Utazó hullám detektálás (Pitch-Catch)
Alkalmazási területek idegentest-detektálás,
szol-gél átalakulás (pl alvadás) érintésmentes követése,
inhomogenitás (pl érlelési repedések) kimutatása,
rétegvastagság mérése,
stb.
